Einholmtreppe ohne Geländer
Plattenstufen
baurechtlich nicht notwendige Bodentreppe, nicht DIN-gebunden
Daten
- zweiläufige gewinkelte Rechtstreppe mit Zwischenpodest
- Zwischenpodest nach 2 Stufen: tp = 600 mm, bp = 1200 mm
- Treppenauftritt a: 190 mm
- Treppensteigung s: 231 mm
- Geschoßhöhe: 3016 mm
"Sicherheit": a + s = 421 mm (DIN: 460 mm)
"Begehbarkeit": a - s = - 41 mm (DIN: 120 mm)
Schrittmaß (2 s + a): 652 mm (DIN: 590 mm ... 650 mm)
- Unterschneidung: 110 mm
- Nutzbare Treppenlaufbreite: 600 mm
- lichte Treppendurchgangshöhe: 1800 mm (nicht-DIN 18065)
Konstruktion
(Holm mittig zur Trittachse)
oben und unten durchgehend aus IPE- oder Kasten-Profilstahl 80 mm x 80 mm x 2 mm, roh
Material: Stahl, roh
Belag von Tritten und Zwischenpodest: Schieferplatten, 300 mm x 600 mm x 20 mm (werden bauseits gestellt)
CAD-Zeichnungen

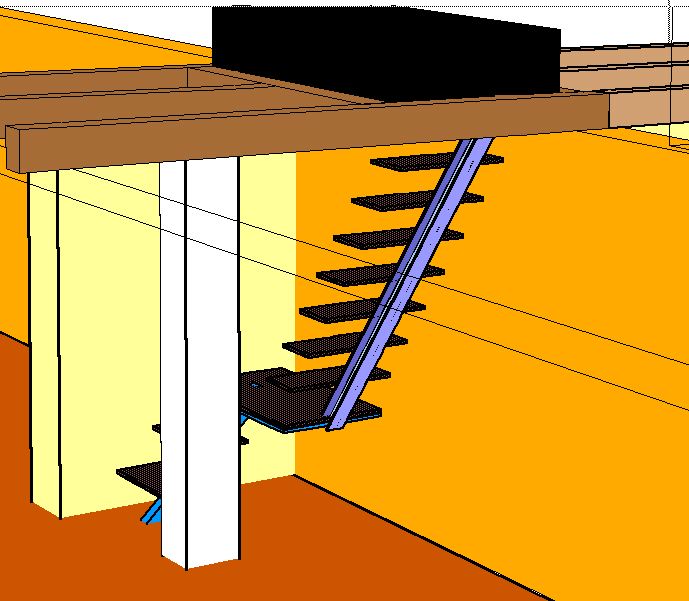

Ansicht von oben, perspektivische Projektion.
- schwarz: Durchgang zum Dachboden.

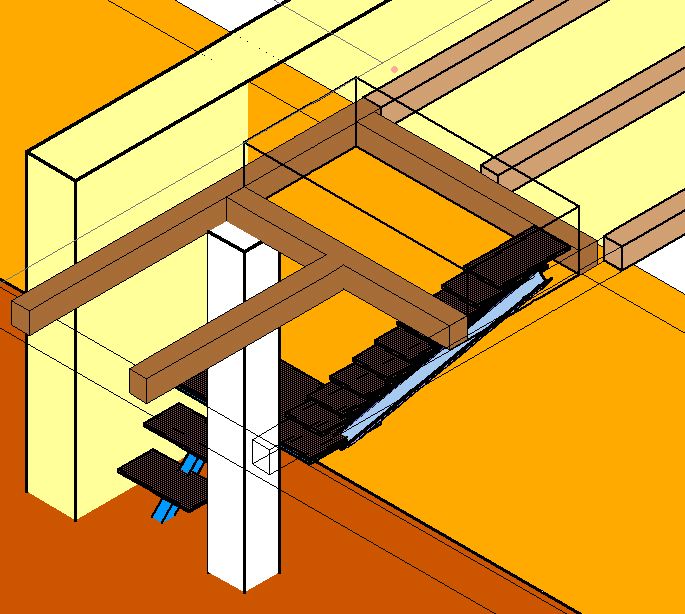

Ansicht schräg von der Seite, Orthogonalprojektion.
- Durchsichtig: Durchgang zum Dachboden.

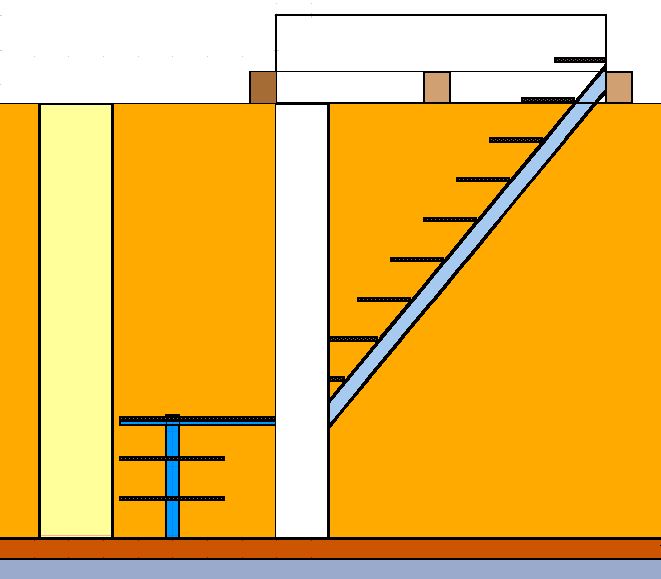

Ansicht von der Seite, Orthogonalprojektion.
- blau: Mittelholm und Zwischenpodest.
- weiß (links nahe der Mitte): Säule.
- durchsichtig: Durchgang zum Dachboden.

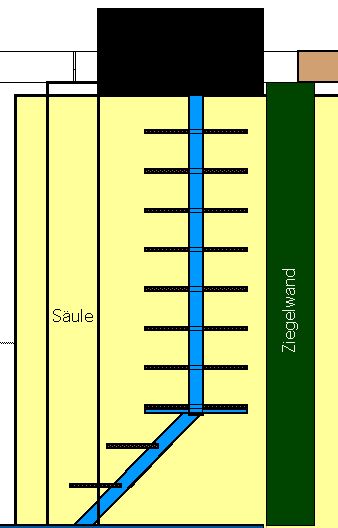

Ansicht von der Treppenrückseite, Orthogonalprojektion.
- blau: Mittelholm und Zwischenpodest.
- schwarz: Durchgang zum Dachboden.

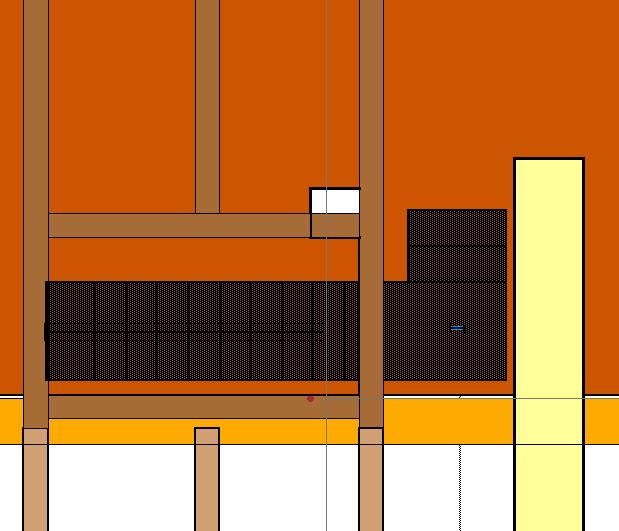

Ansicht von oben, Orthogonalprojektion.
- durchsichtig: Durchgang zum Dachboden.

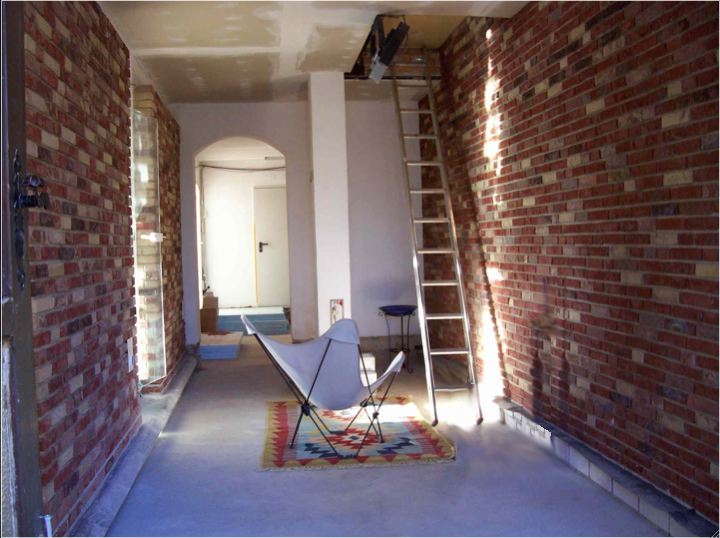

Photographie des Einbauorts
Abgebildet ist der Bauzustand vor Verlegung der Wärmedämmung und des Heizestrichs. Der sichtbare Fußboden (mit Teppich) ist der Unterbeton.
Die Estrichoberfläche wird 260 mm oberhalb des Unterbetons liegen. Die Treppe wird gegenüber der Leiter um 180 Grad gedreht angebracht:
- Die ersten beiden Stufen laufen von links nach rechts zwischen Säule und weißer Wand zum Zwischenpodest (angedeutet durch die blaue Schale).
- Die restlichen Stufen (oberhalb des Zwischenpodests) steigen von hinten nach vorn an, d.h. sie sind gegenüber der abgebildeten Leiter um 180 Grad gedreht.
Befestigungspunkte
- Das Zwischenpodest kann in den beiden umgebenden Mauern und in der Säule mit Klebedübeln befestigt werden.
- Die Mittelholme können oben am Durchgang (an Holzbalken) und unten am Beton-Fußboden angeflanscht werden.
Version: 27.Februar 2008
